全數控電火花機床HQA45

新算法升級、占地面積更小、高效率低損耗、自動編程

產品點擊數：

產品詢價

機床特點技術參數應用領域

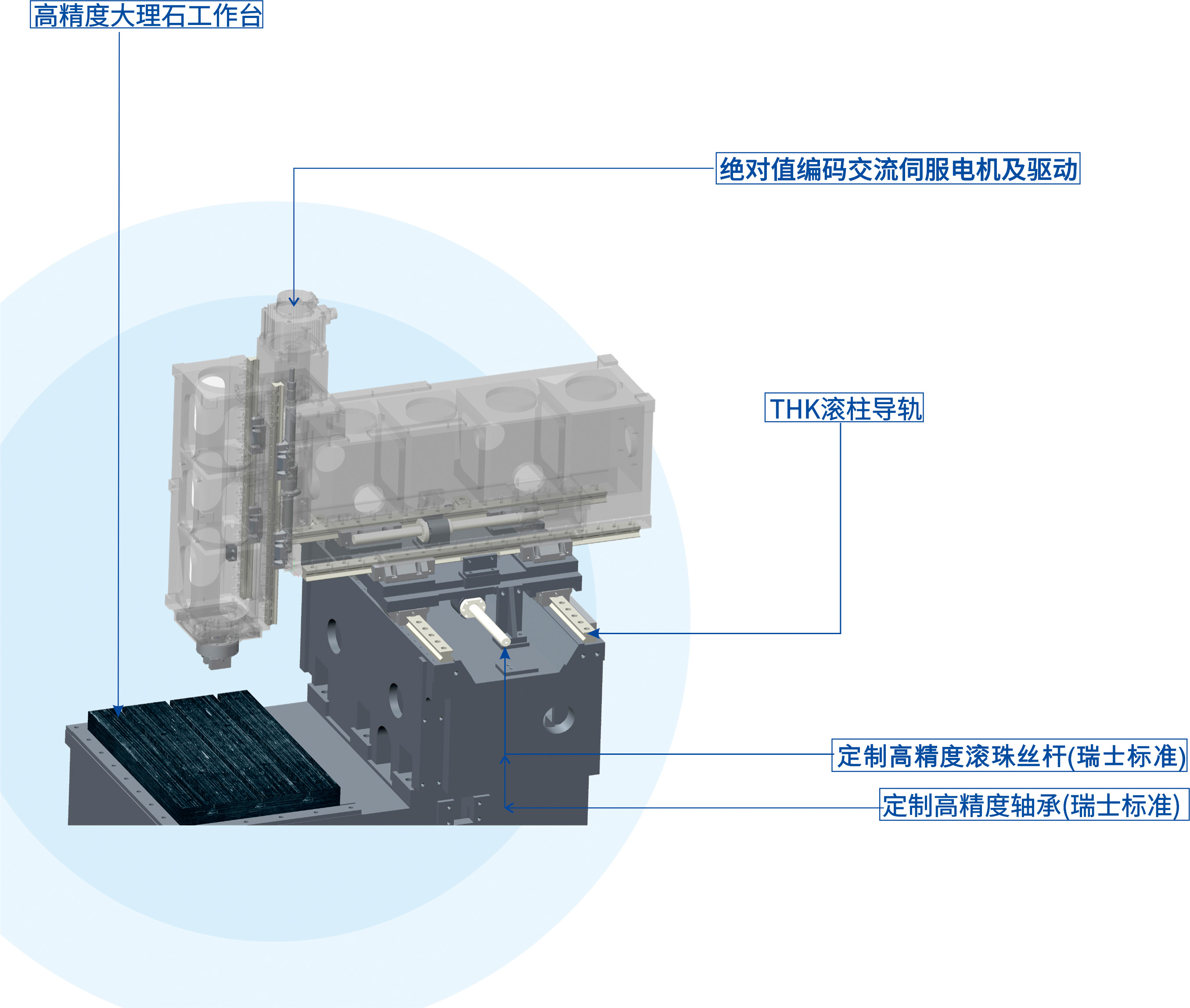

1.機床特點（高標準全鑄件結構）：

2.部件檢測：
漢奇鏡面火花機檢測

3.液槽自動升降：

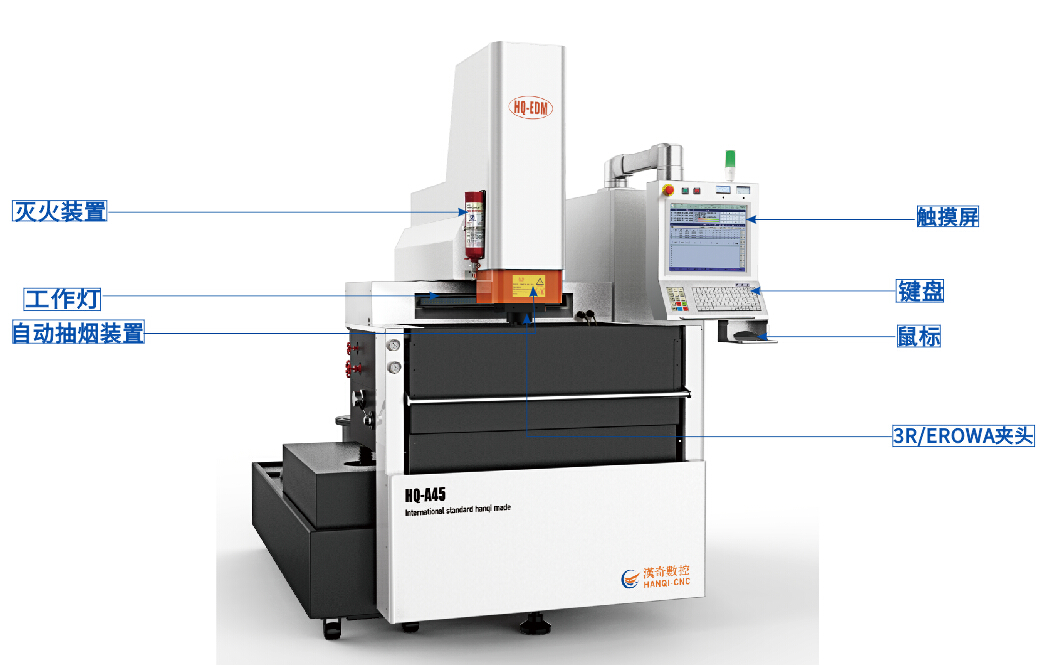

鏡面火花機HQ-A45配置

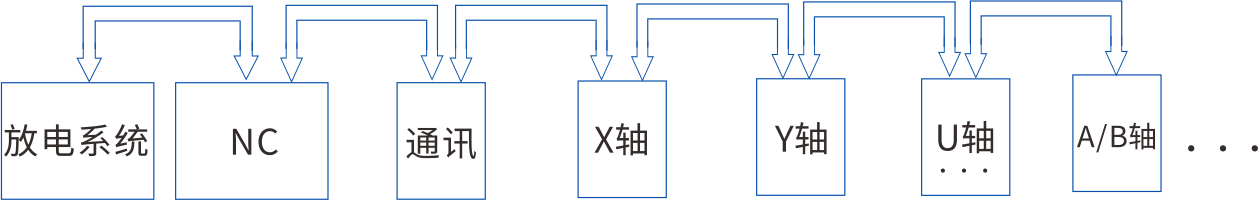

4. 通訊、伺服驅動及放電采集均采用ETHERCAT總線控制模式，響應速度更快，數據更準確 ：

5.電源控制： 通訊、各軸伺服驅動及放電系統均采用ETHERCAT總線控制模式，響應速度更快，數據更準確 ，同時可實現8軸5聯動控制

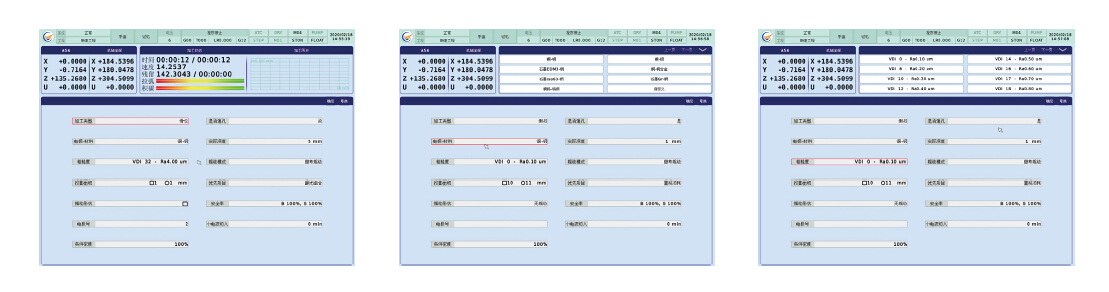

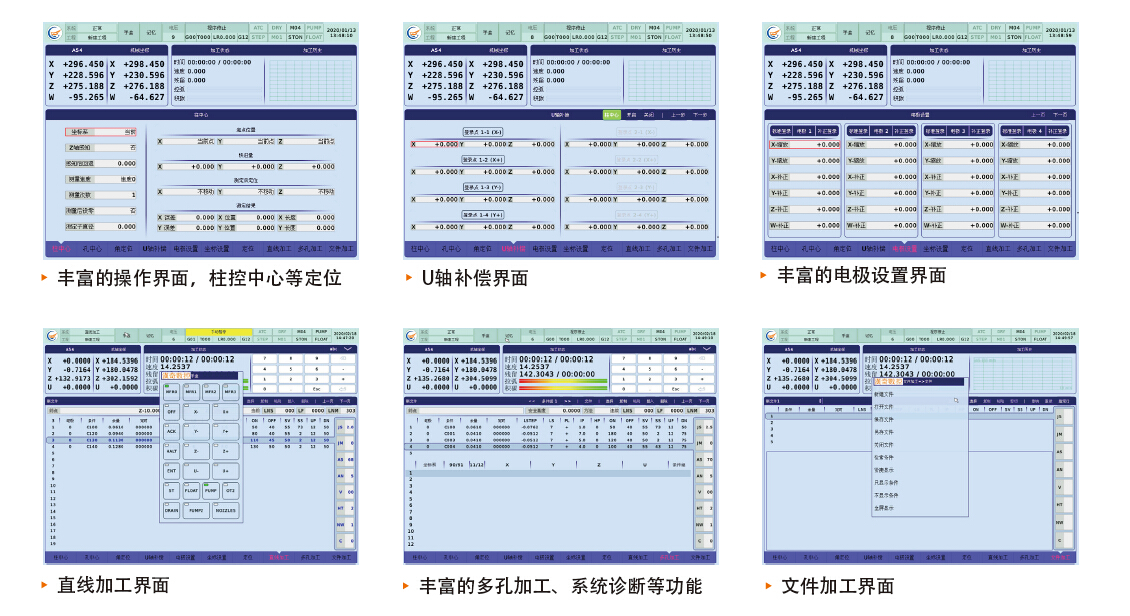

6.加工界面介紹

多種定位測量模式：
可以進行端面定位、柱中心定位、孔中心定位、任意三點定位、三點找內孔中心。

豐富的人機對話模式，只需輸入您的要求，即可生成加工程式

加工類型:（標準、接插件、斜齒、大面積、倒扣、骨位）
電極材料:（銅-鋼、銅-鋁、銅-銅合金、石墨EDM3-鋼、石墨I(xiàn)SO63-鋼、石墨Gr-銅、銅鎢-鎢鋼、自定義
投影面積:（ □ 10 ○11mm ~ □ 80 ○90mm等）
粗糙度:（VDI 0 - Ra0.10 um ~ VDI 18 - Ra0.80 um等)
搖動形狀:（無搖動、○、□、◇ 、×、＋等）

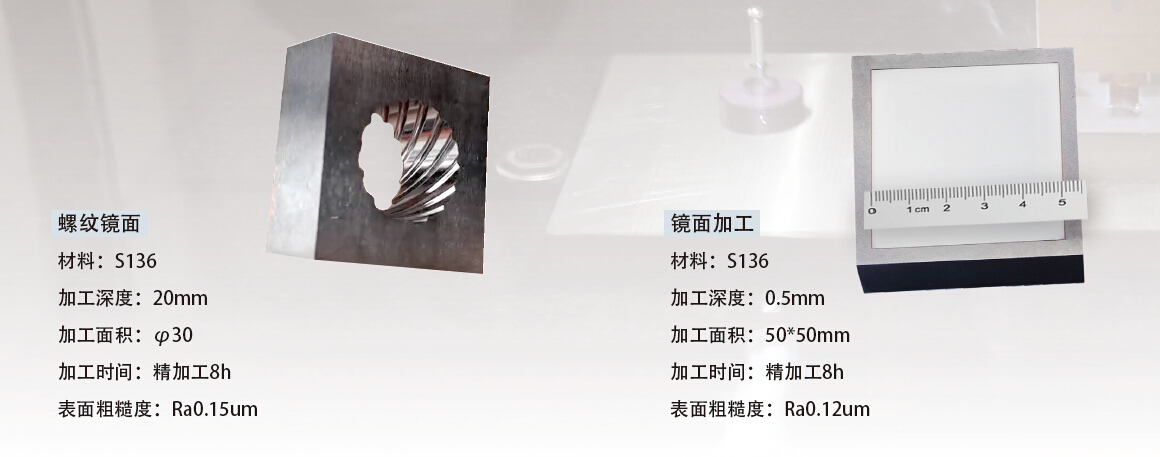

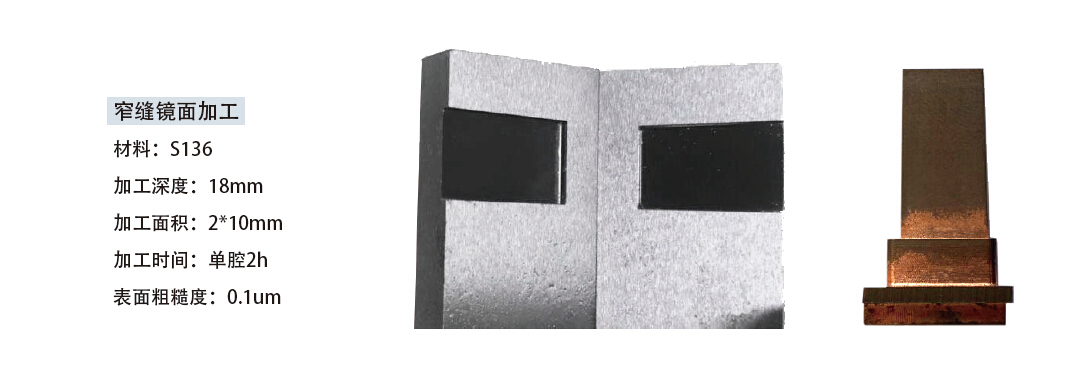

7.加工案例

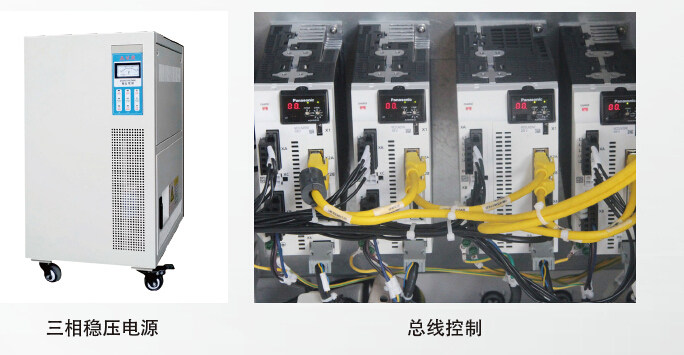

8.高端配置

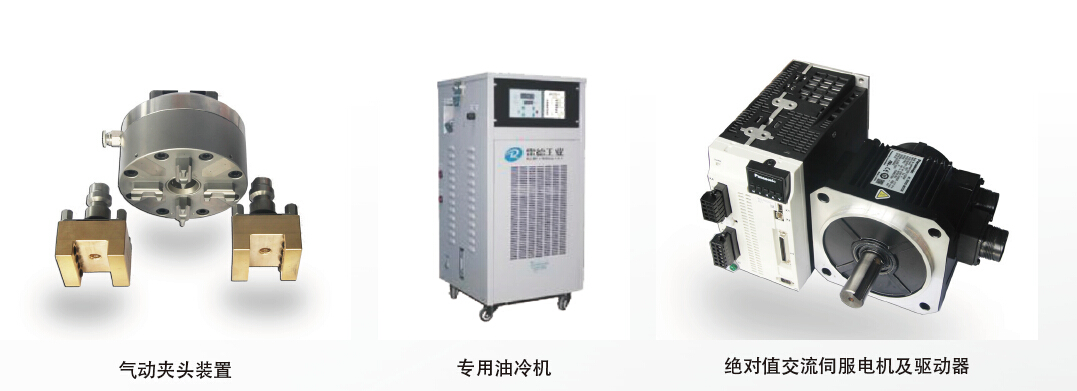

9.選用配置

數控電源特點：

采用LINUX多窗口、多任務+實時核操作系統。

嵌入式NC，低功耗可靠性更高。

通訊、伺服驅動及放電采集均采用ETHERCAT總線控制模式，響應速度更快，數據更準確。

具有掉電記憶功能，無需回機械原點可從掉電處繼續加工。絕對值編碼器控制方式，各軸無需機械限位，降低長期使用的故障率。

各軸運動加速方式為強設定S型，與進口機床運動方式一致。實現遠程控制，自動化操作。

多種搖動模式使加工精度更精確，加工效果好。

		HQ-A45	HQ-A60
機床
機床結構		全鑄件C型結構/固定工作臺/手拉式工作液槽	全鑄件C型結構/固定工作臺/手拉式工作液槽
外形尺寸	mm	186021602250	200023002530
機床重量	kg	3200	4200
X軸Y軸Z軸
XYZ軸分辨率	um	0.1	0.1
各軸Z小顯示	um	0.1	0.1
XYZ軸行程	mm	450300300	600400400
定位精度	mm	≤0.005	≤0.005
重復定位精度	mm	≤0.003	≤0.003
工作臺承重重量	kg	800	2000
工作區域
工作液槽尺寸	mm	990630400	1600980540
工作臺面積	mm	600*400	900*600
電極板至臺面距離	mm	240-540	350-700
工作和電極
電極重量	kg	50	50
電極安裝		氣動自動	氣動自動
工件重量	kg	800	1800
液面高度	mm	0-300	0-390
加工指標
Z大加工電流	A	50	50
Z大加工效率	mm³/min	500	500
Z佳表面粗糙度	um	Ra≤0.07	Ra≤0.07
Z小電極損耗	%	0.1	0.1
Z小電流控制	A	0.1	0.1
控制系統
操作系統		LINUX	LINUX
驅動方式		絕對式交流伺服	絕對式交流伺服
數據輸入		17''LCD顯示屏、鼠標或觸摸屏、鍵盤或手控盒
插補方式		直線、圓弧、橢圓、根據軟件任意曲線
加工放電條件		無限量
控制軸數		八軸
輸入范圍		+9999.999 ~ -9999.999

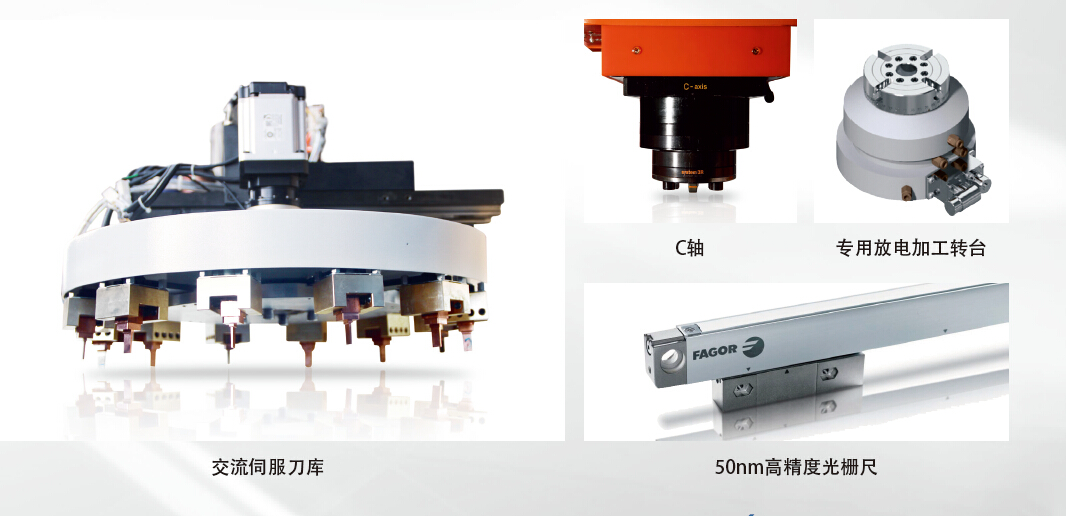

特殊選件
		C軸 12把標準刀庫絕對值光柵尺三相穩壓電源高速鏡面加工液加工電流80A
